Конфигурирование модуля SYNC® gen1 и gen1.1

После установки или замены модуля SYNC® нужно выполнить процедуру первичной конфигурации. В противном случае он не будет работать должным образом и будет висеть ошибка: U2100 - Процедура первичной конфигурации не выполнена

gen1

APIM
ECU Software: BM5T-14D205-AE
Catalogue number: AM5T-14D212-AD

1. Вкладка FF3 > Прямое Конфигурирование > APIM (SYNC 1)
2. Нажимаем «Read Configuration»

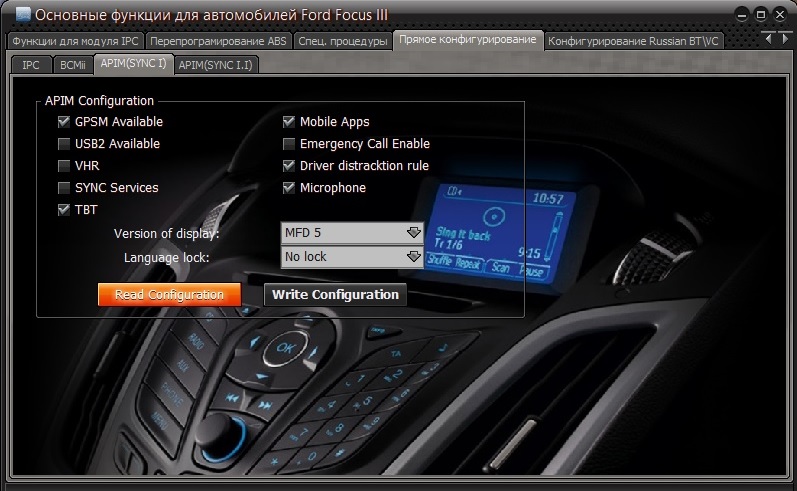

3.
4. Ставим галочки как на картинке выше
5. Нажимаем «Write Configuration»
6. Чтение и сброс DTC, ошибка «U2100» должна исчезнуть
7. Проверяем работоспособность SYNC®

gen1.1

APIM
ECU Software: E1BT-14D205-AJ
Catalogue number: D1BT-14D212-ED

1. Вкладка FF3 > Прямое Конфигурирование > APIM (SYNC 1.1)
2. Нажимаем «Read Configuration»

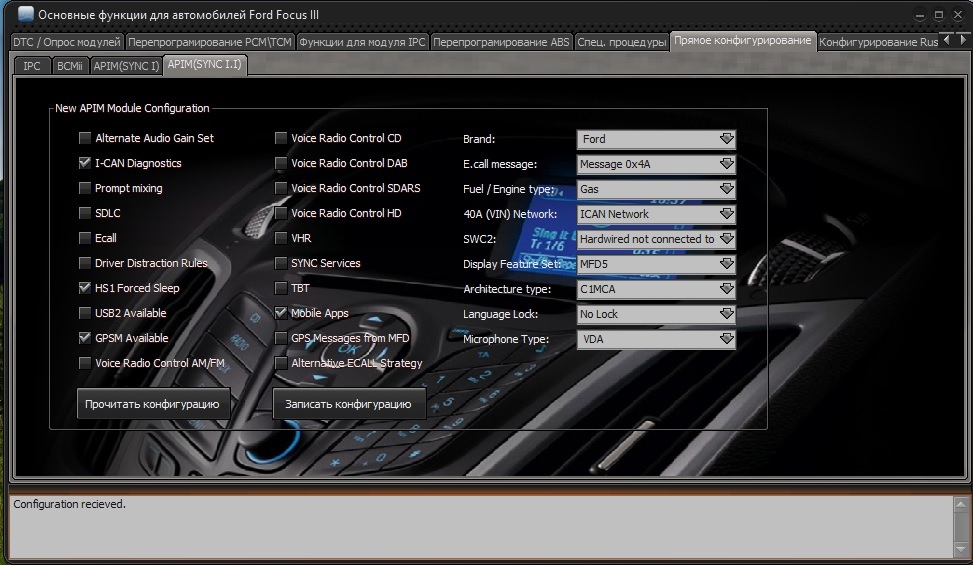

3.
4. Ставим галочки как на картинке выше
5. Нажимаем «Write Configuration»
6. Чтение и сброс DTC, ошибка «U2100» должна исчезнуть
7. Проверяем работоспособность SYNC®

Готовая конфигурация:
Вкладка Direct Configuration > Kuga [C520] > APIM (SYNC 1.1)
Нажать кнопку «Загрузить из файла»
Выбрать файл Direct_APIM_060717_.xml
Нажать кнопку «Записать в Модуль»
direct_apim_060717_gen1.1.zip

Обновление Sync 1.1
* GPSM Available, ставим галочку при наличии модуля GPSM, если его нет ставить галочку не нужно
* USB2 Available, этот пункт для активации второго разъема USB
* Version of display:, этот пункт для выбора типа дисплея (3 / 4 или 5''дюймов)
* Voice Radio Control AM/FM, голосовое управление радио AM/FM (для корректной работы нужен ACM: F1DT-18C815-**, например GK)
* Voice Radio Control CD, голосовое управление CD

© Sanek2033
